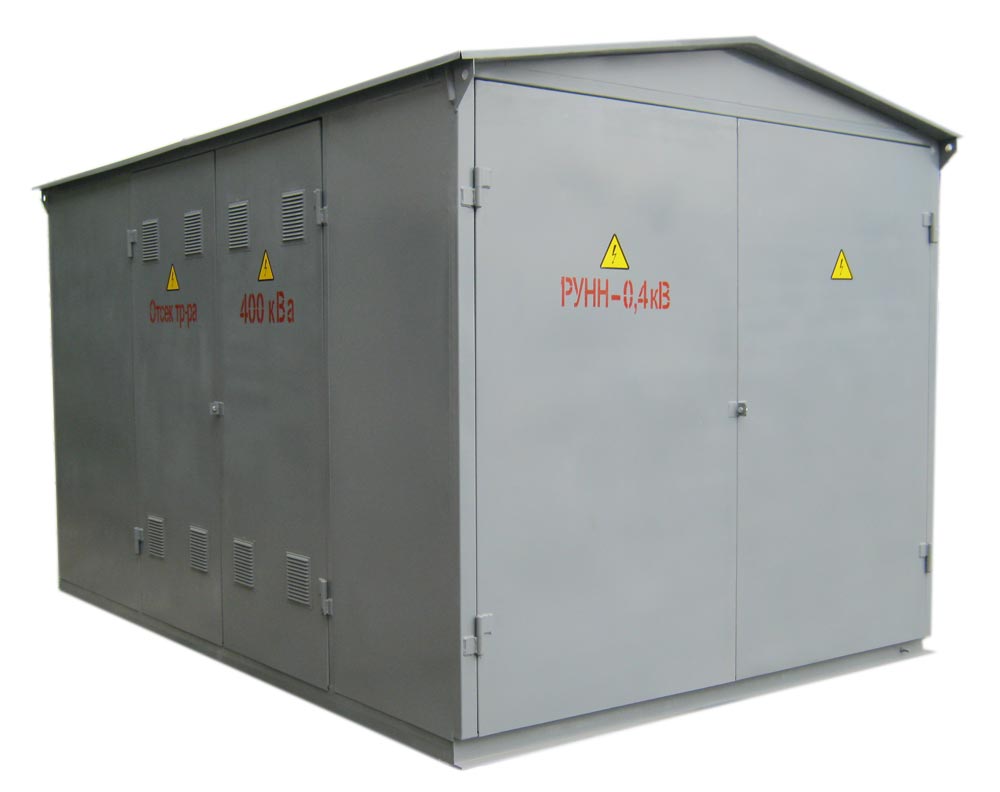

ПРОХОДНАЯ КИОСКОВАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ



Наименование изделия Цена, грн. Цена трансформатора, грн.
КТП-25 от 36 000 24 000
КТП-40 от 36 000 27 500
КТП-63 от 36 000 32 500
КТП-100 от 38 000 39 600
КТП-160 от 39 000 52 000
КТП-250 от 40 000 54 000
КТП-400 от 46 000 85 000
КТП-630 от 51 000 115 600
КТП-1000 от 76 000 158 000
КТП-1600 от 106 000 320 045



Срок изготовления: 1 месяц

Гарантийный срок: 2 года

Срок эксплуатации: 12 лет

ЗВОНИТЕ, ДОГОВОРИМСЯ:

+38 067 952 31 39    +38 095 802 39 35

Подстанции трансформаторные комплектные проходные – КТП-2 мощностью 25- 400 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения.

КТП-2 предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С). КТП-2 устанавливается на простейшую бетонную площадку. Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТП обеспечивается при следующих условиях:

  • высота над уровнем моря — не более 1000 м;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях,
  • снижающих параметры КТП в недопустимых пределах;
  • скорость ветра до 36 м/с (скорость напора ветра до 800 Па);
  • тип атмосферы – II по ГОСТ15150.

Высоковольтный ввод — воздушный или кабельный, отводы отходящих линий — воздушные или кабельные. Проходные КТП-2 изготавливаются как однотрансформаторные так и двухтрансформаторные (с секционированием по высокому и низкому напряжению). На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

В комплект поставки КТП входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу). По заказу в КТП могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле. Пример заказа двухтрансформаторной КТП мощностью 400 кВА напряжением сети 10 кВ воздушные ввода ВН и кабельные ввода НН 2КТП-2-400/10/0,4 У1(в/к). При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.
