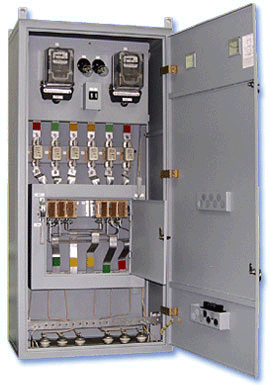

Панели распределительных щитов ЩО-94 У3

ПАНЕЛИ РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТОВ ЩО-94 У3



Точное наименование товара Цена, грн.
Панели распределительных щитов ЩО-94 У3 от 7 000



Срок изготовления: До 21 рабочего дня

Гарантийный срок: 1 год

Срок эксплуатации: Уточняйте

ЗВОНИТЕ, ДОГОВОРИМСЯ:

+38 067 952 31 39   +38 095 802 39 35

Панели распределительных щитов ЩО 94 предназначены для приема и распределения электрической энергии трехфазного переменного тока, частотой 50Гц при напряжении до 0,66кВ и защиты отходящих линий от перегрузки и токов короткого замыкания.

ЩО предназначены для работы при температуре окружающего воздуха от -10 до +35 °С.

По степени защиты панели изготавливаются двух исполнений (первая цифра и обозначении панели):

— открытое (степень защиты IP 00 по ГОСТ 14254-80, со стороны фасада — IP 20)
— шкафное (степень защиты IP 20, со стороны дна — IP 00).

По своему назначению панели подразделяются на (вторая цифра в обозначении панели):

вводные;
секционные;
распределительные и вводно-распределительные;
вспомогательные;
шинные мосты;

Панели собираются в щит длиной до 4 м. К вспомогательным панелям относятся панели диспетчерского управления, шкафы учета, торцевые панели, ограждающие щит с обеих сторон.

Технические характеристики

Напряжение, кВ 0,22; 0,38; 0,66
Чиcло отходящих линий: 1…9
Номинальный ток отходящих линий, А 16…200; 160…630; 1000; 1600
Номинальный ток вводных панелей, А 400; 630; 1000; 1600; 2500
Устойчивость сборных шин при токах короткого замыкания, кА
— динамическая 40 кА
— термическая в течении 1 с — 16 кА
Габаритные размеры, мм
— панелей 700 х600х2000
— шкафов учета 420x165x450 (860)
Масса, кг не более 350
