Устройство автоматического переключения на резерв

УСТРОЙСТВО АВТОМАТИЧЕСКОГО ПЕРЕКЛЮЧЕНИЯ НА РЕЗЕРВ



Точное наименование товара Цена, грн.
АВР-100 2 000
АВР-200 4 000
АВР-300 6 300
АВР-400 13 300
АВР- 500 17 000
АВР- 600 17 500



Срок изготовления: 10 рабочих дней

Гарантийный срок: 1 год

Срок эксплуатации: Уточняйте

ЗВОНИТЕ, ДОГОВОРИМСЯ:

+38 067 952 31 39 +38 095 802 39 35

Устройства автоматического переключения питания на резерв типа АВР предназначаются для возобновления питания потребителей путем автоматического включения резервного источника питания при отключении рабочего источника питания, которое приводит к обесточиванию электроустановок потребителя напряжением до 660В переменного тока частоты 50 и 60 Гц, а также предназначаются для автоматического включения резервного питания оборудования при отключении работающего оборудования, которое приводит к нарушению нормального технологического процесса.

Устройства АВР 1, АВР 2, АВР 4 изготавливаются одностороннего исполнения и предназначены для установки на объектах 1 категории энергоснабжения. Устройства обеспечиваются электроэнергией от двух и больше независимых резервных источников питания. Перерыв в питании нагрузок потребителя при нарушении электроснабжения от одного из источников допускается только на время автоматического переключения на резервное питание с дальнейшим полным автоматическим возобновлением схемы до аварийного режима питания.

НАЗНАЧЕНИЕ

Устройства АВР 3 предназначены для установки на объектах особой группы электропотребителей 1 категории, бесперебойная работа которых необходима для безаварийного энергоснабжения производственных, коммунально-бытовых, банковских и других объектов энергоснабжения.

Устройства обеспечиваются дополнительным питанием от третьего независимого источника. В качестве третьего независимого источника питания для особой группы 1 категории электроприемников могут быть использованы специальные агрегаты бесперебойного питания, дизельные электростанции, аккумуляторные батареи и т.д.

Шкафы устанавливаются на промышленных, жилых, бытовых и общественных объектах с односторонним обслуживанием. Номинальное напряжение 380/220В, частота 50 Гц. Номинальный ток до 630А. Климатические исполнения У1, У3.1, УХЛ4 по ГОСТ 15150-69 и ГОСТ15543,1-89. Степень защиты при закрытой двери – IP-21, IP-54 (для устройств до 160А включительно); для устройств напольного исполнения IP-20, со стороны дна IP-00 по ГОСТ14254-80. Номинальный ток устройств снижается на 15% при степени защиты оболочки устройств IP-54. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли: агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию. Высота над уровнем моря до 2000м. Особые условия эксплуатации – по согласованию с заказчиком. Группа условий эксплуатации в части воздействий механических факторов внешней среды М1 по ГОСТ 17516.1-90. Рабочее положение – вертикальное. Допускается отклонение от рабочего положения не более 5о.

Требования безопасности

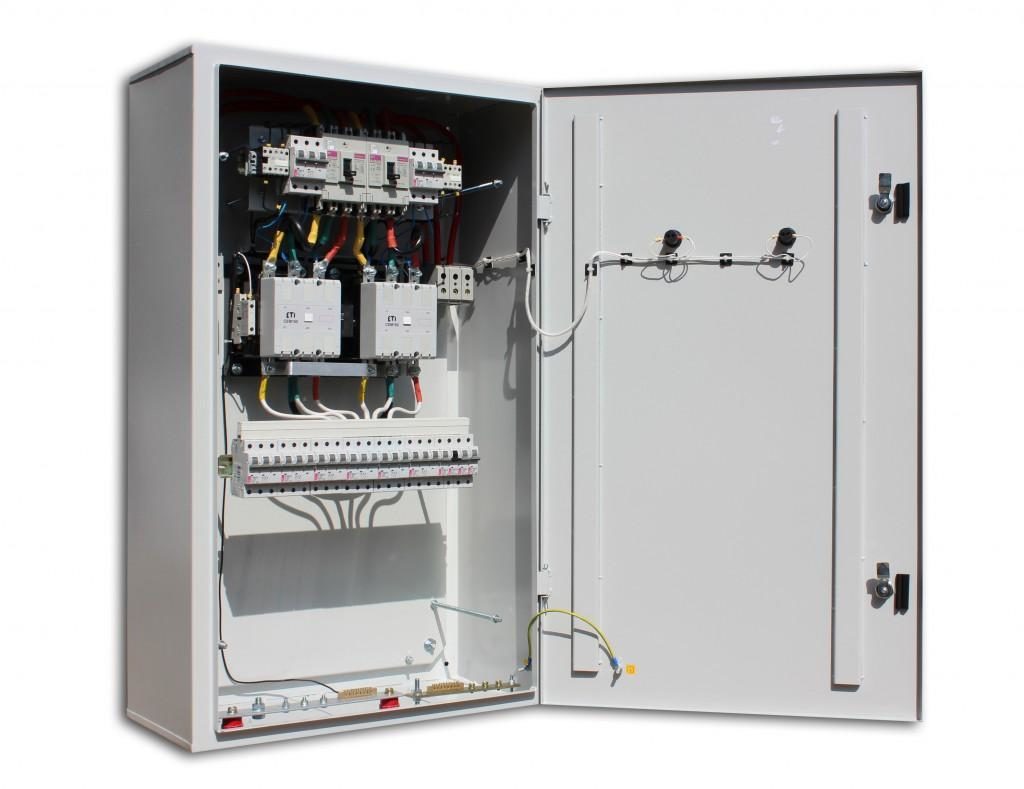

Cоответствуют ГОСТ12.2.007.0-75 и ГОСТ 22789-94, а также требованиям ПУЭ – «Правил технической эксплуатации электроустановок потребителя». Требования пожарной безопасности соответствуют ГОСТ 12.1.004-91. Устройства изготовляются навесного (25-160А включительно) и напольного (160-630А) исполнений. Шкаф устройств состоит из оболочки бескаркасной конструкции. Устройства на токи 250 и 400А изготавливаются в оболочках каркасной конструкции. Для удобства разметок на крышке и дне оболочки предусмотрены съемные пластины. Внутрь оболочки устройств устанавливается панель или рама с комплектующим оборудованием. В устройствах со степенью защиты IP-54 дверь, нижняя и верхняя съемная пластины уплотнены резиновым шнуром. Конструкция оболочки обеспечивает ввод и вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации. Дверь запирается замком. Монтаж устройств навесного исполнения (25-160А) универсален и осуществляется как с помощью крепежных кронштейнов, так и с помощью анкеров, укрепляемых через отверстия в задней стенке (в потаи). Устройства напольного исполнения крепятся через четыре отверстия в основании с помощью анкеров.

Структура условного обозначения АВР-Х Х Х ХХХ IPХХ ХХХ 1 2 3 4 5 6 7

1 – устройства автоматического переключения питания на резерв;

2 – тип устройства коммутации и блока автоматики: 1 – наличие двух трехфазных вводов и переключение при исчезновении одной из фаз;

2 – наличие двух трехфазных вводов, переключение при исчезновении одной из фаз, снижение одной из фаз и неверной последовательности фаз;

3 – наличие трех трехфазных вводов, переключение при исчезновении одной из фаз, снижение одной из фаз и неверной последовательности фаз;

4 – то же, что и 2, но на ток от 250А до 630А;

5 – наличие двух трехфазных вводов с секционированием, переключение при исчезновении одной из фаз, снижение одной из фаз и неверной последовательности фаз;

6 — наличие двух трехфазных вводов с «восьмеркой», переключение при исчезновении одной из фаз, снижение одной из фаз и неверной последовательности фаз;

3 – количество трехфазных отходящих автоматов;

4 – количество однофазных отходящих автоматов;

5 – номинальный ток устройства, А;

6 – степень защиты согласно ГОСТ 14254-96;

7 – климатическое исполнение и категория размещения согласно ГОСТ 15150-69 и ГОСТ 15543.1-89.



ПРОДУКЦИЯ

  • АВР-100-10 10 380В, 50Гц ВА 4729 ПМЛ 1501 Схема реагирует на пропадание хотя бы одной из фаз 0,2 400х300х240 20
  • АВР-100-25 25 ВА 4729 ПМЛ 2501 0,25 400х300х240 25
  • АВР-100-40 40 АЕ 2046 ПМЛ 3500 0,3 400х300х240 30
  • АВР-100-63 63 АЕ 2046 ПМЛ 4500 0,3 600х600х240 30
  • АВР-100-100 100 АЕ 2056 ПМЛ 5502 0,45 800х700х240 35
  • АВР-100-160 160 ВА 5135 ПМЛ 6502 0,45 1200х700х240 40
  • АВР-100М-250 250 ВА 5135 КМ 2035 0,6 1400х700х240 50
  • АВР-100К-250 250 ВА 5135 КТ 6033 0,6 1400х700х240 100
  • АВР-200-10 10 ВА 4729 ПМЛ 1501 Схема реагирует на пропадание хотя бы одной из фаз, симметричное или асимметричное снижение напряжения одной из фаз, чередования фаз 0,6-30 400х300х240 20
  • АВР-200-25 25 ВА 4729 ПМЛ 2501 0,6-30 400х300х240 25
  • АВР-200-40 40 АЕ 2046 ПМЛ 3500 0,6-30 400х300х240 30
  • АВР-200-63 63 АЕ 2046 ПМЛ 4500 0,6-30 600х600х240 30
  • АВР-200-100 100 АЕ 2046 ПМА 5502 0,6-30 800х700х240 35
  • АВР-200-160 160 ВА 5135 ПМА 6502 0,6-30 1200х700х240 40
  • АВР-200М-250 250 ВА 5135 КМ 2035 0,6-30 1400х700х240 50
  • АВР-300-10 10 ВА 4729 ПМЛ 1501 0,6-30 800х700х240 20
  • АВР-300-25 25 ВА 4729 ПМЛ 2501 0,6-30 800х700х240 25
  • АВР-300-40 40 АЕ 2046 ПМЛ 3500 0,6-30 1000х700х240 30
  • АВР-300-63 63 АЕ 2046 ПМЛ 4500 0,6-30 1000х700х240 30
  • АВР-300-100 100 АЕ 2046 ПМА 5502 0,6-30 1400х700х240 40
  • АВР-300-160 160 ВА 5135 ПМА 6502 0,6-30 1600х700х240 55
  • АВР-300М-250 250 ВА 5135 КМ 2035 0,6-30 1850х800х450 100
  • АВР-400К-250 250 ВА 5135 КТ 6033 0,6-30 1850х800х400 75
  • АВР-400М-400 400 ВА 5139 КМ 2037 0,6-30 1850х800х400 100
  • АВР-400К-400 400 ВА 5139 КТ 6043 0,6-30 1850х800х400 100
  • АВР-400М-630 630 ВА 5239 КТ 6043 0,6-30 1850х800х400 100
  • АВР-400К-630 630 ВА 5239 КТ 6043 0,6-30 1850х800х400 100
  • АВР-500-100 100 АЕ 2056 ПМА 5102 0,6-30 1200х700х240 35
  • АВР-500-160 160 ВА 5135 ПМА 6102 0,6-30 1400х700х240 40
  • АВР-500-250 250 ВА 5135 КМ 2035 0,6-30 1650х700х300 50
  • АВР-500М-400 400 ВА 5139 КМ 2037 0,6-30 1850х800х400 100
  • АВР-500-630 630 ВА 5239 КМ 2039 0,6-30 1850х800х400 100
  • АВР-600-100 100 АЕ 2056 ПМА 5502 0,6-30 1400х700х400 35
  • АВр-600-160 160 ВА 5135 ПМА 6502 0,6-30 1600х700х300 40
  • АВР-600М-250 250 ВА 5135 КМ 2035 0,6-30 1850х800х400 50
  • АВР-600К-250 250 ВА 5135 КТ 6033 0,6-30 1850х800х400 250
  • АВР-600М-400 400 ВА 5139 КМ 2037 0,6-30 1850х800х400 100
  • АВР-600М-630 630 ВА 5239 КМ 2039 0,6-30 1850х800х400 100

В комплект поставки устройства АВР входит:

  • Щит устройства АВР – 1 шт.
  • Ключ для замка дверей – 1 шт.
  • Эксплуатационные документы: — паспорт с отметкой технического контроля – 1 шт; — техническое описание и инструкция по эксплуатации устройства АВР – 1 шт.
