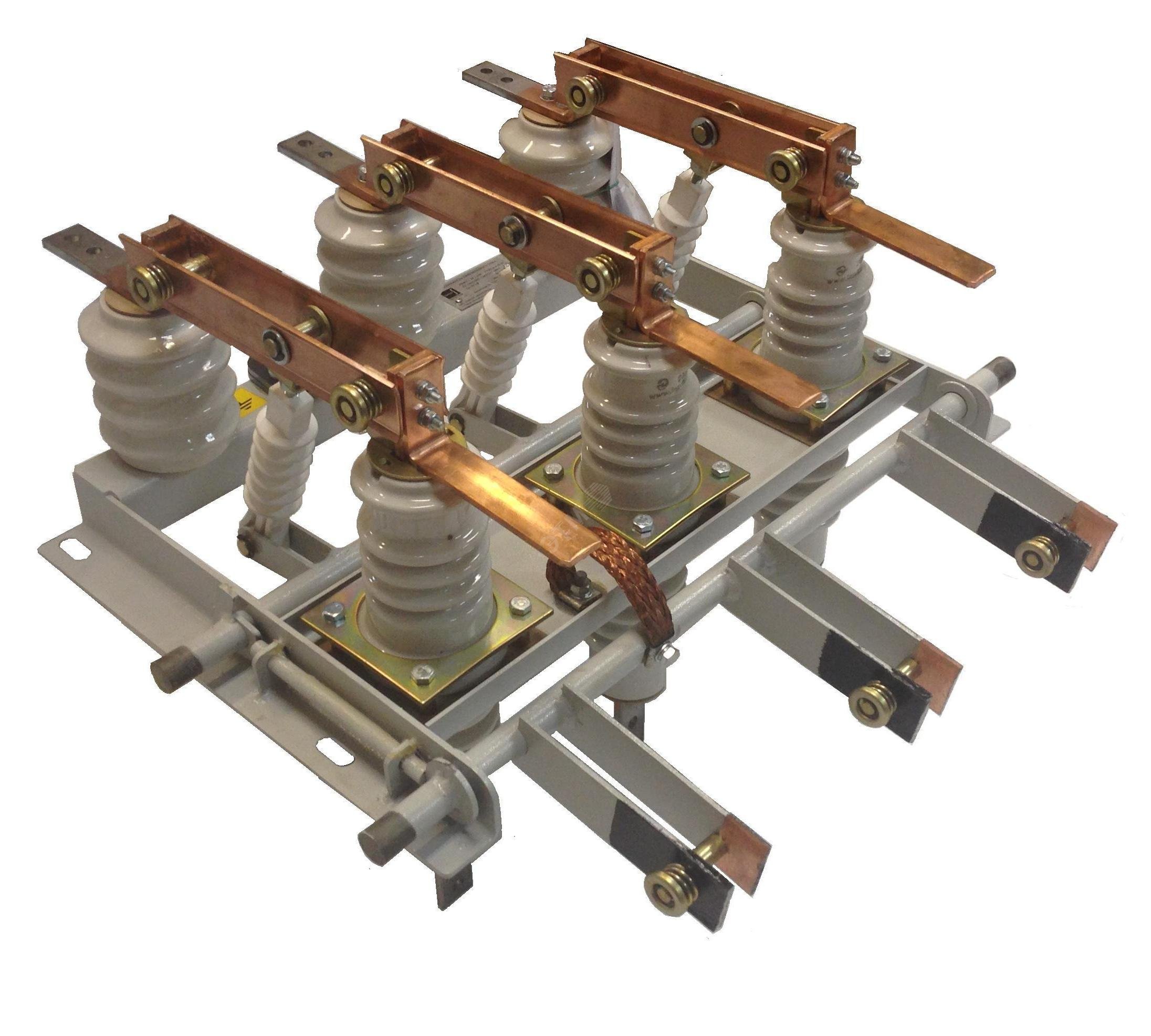

Блок заземляющих ножей
.
Электрическое оборудование распределительных подстанций в нормальном режиме работы находится в исправном техническом состоянии и не представляет опасности для человека. Металлические части корпуса изолированы от токоведущих частей оборудования. Но в случае возникновения аварийной ситуации в электрической сети, которая сопровождается повреждением изоляции оборудования или замыканием одной из фаз сети на землю, человек при контакте с оборудованием или нахождением в непосредственной близости с ним будет подвержен удару электрическим током.
Ток величиной 90-100 мА и выше, воздействующий на организм человека в течение доли секунды, является смертельным. Тяжесть удара электрическим током зависит также от путей прохождения тока и от физиологических особенностей организма человека, поэтому часто смертельным может быть ток и меньшей величины.
Для предотвращения поражения персонала, обслуживающего электроустановки, электрическим током, металлические части корпусов оборудования, а также металлические элементы, находящихся в непосредственной близости к оборудованию, подлежат заземлению.
Заземление подразумевает соединение металлических элементов, корпусов оборудования с заземляющим контуром электроустановки, в данном случае подстанции.
Перечислим, какие элементы оборудования распределительных подстанций заземляют:
-
бак силового трансформатора;
-
корпус электродвигателя;
-
бак высоковольтного выключателя;
-
металлические элементы шинных порталов, опорных конструкций разъединителей, отделителей и другого оборудования распределительных устройств;
-
дверцы, ограждения, корпуса распределительных щитов, шкафов с оборудованием;
-
металлическая броня кабельных линий независимо от назначения (силовых, вторичной коммутации), концевые и соединительные кабельные муфты с металлическим корпусом;
-
вторичные обмотки трансформаторов тока и трансформаторов напряжения;
-
металлические гладкостенные и гофрированные трубы, в которых прокладываются электропроводки и другие металлические корпуса действующего оборудования и устройств электроустановок.
Конструктивные особенности заземляющего устройства подстанции
Заземляющее устройство подстанции конструктивно состоит из двух основных элементов – заземлителя и заземляющих проводников (заземляющих шин).
Заземлитель – это металлические элементы, которые прикасаются непосредственно с землей. Заземлители, в свою очередь, бывают двух типов – естественными и искусственными. К естественным заземлителям можно отнести различные металлоконструкции, часть которых заходит в землю, трубопроводы различного назначения (за исключением газовых и других трубопроводов, по которым протекают горючие жидкости), металлические оболочки (броня) кабельных линий, проложенных в земле. Искусственные заземлители выполняют посредством закапывания в землю стальных труб, стержней, полос, угловой стали.
Заземляющие проводники осуществляют соединение металлических частей оборудования и других элементов, подлежащих заземлению, с заземлителем. То есть посредством заземляющих проводников происходит заземление оборудования.
Особенности эксплуатации заземляющих устройств
Существую нормированные значения сопротивления заземляющих устройств. В зависимости от рабочего напряжения электроустановки, уровня токов замыкания на землю, допустимое максимальное сопротивление заземляющего контура подстанции может варьироваться от 0,5 до 4 Ом.
В процессе эксплуатации заземляющие устройства должны периодически проходить проверку. Проверка выполняется не реже одного раза в 6 лет и состоит из двух этапов – измерения сопротивления заземляющего устройства и выборочной проверки состояния заземлителей.
Также в процессе эксплуатации оборудования электроустановок необходимо периодически проводить зачистку мест установки переносных защитных заземлений от ржавчины и покрытие их новым слоем смазки для предотвращения образования коррозии.
