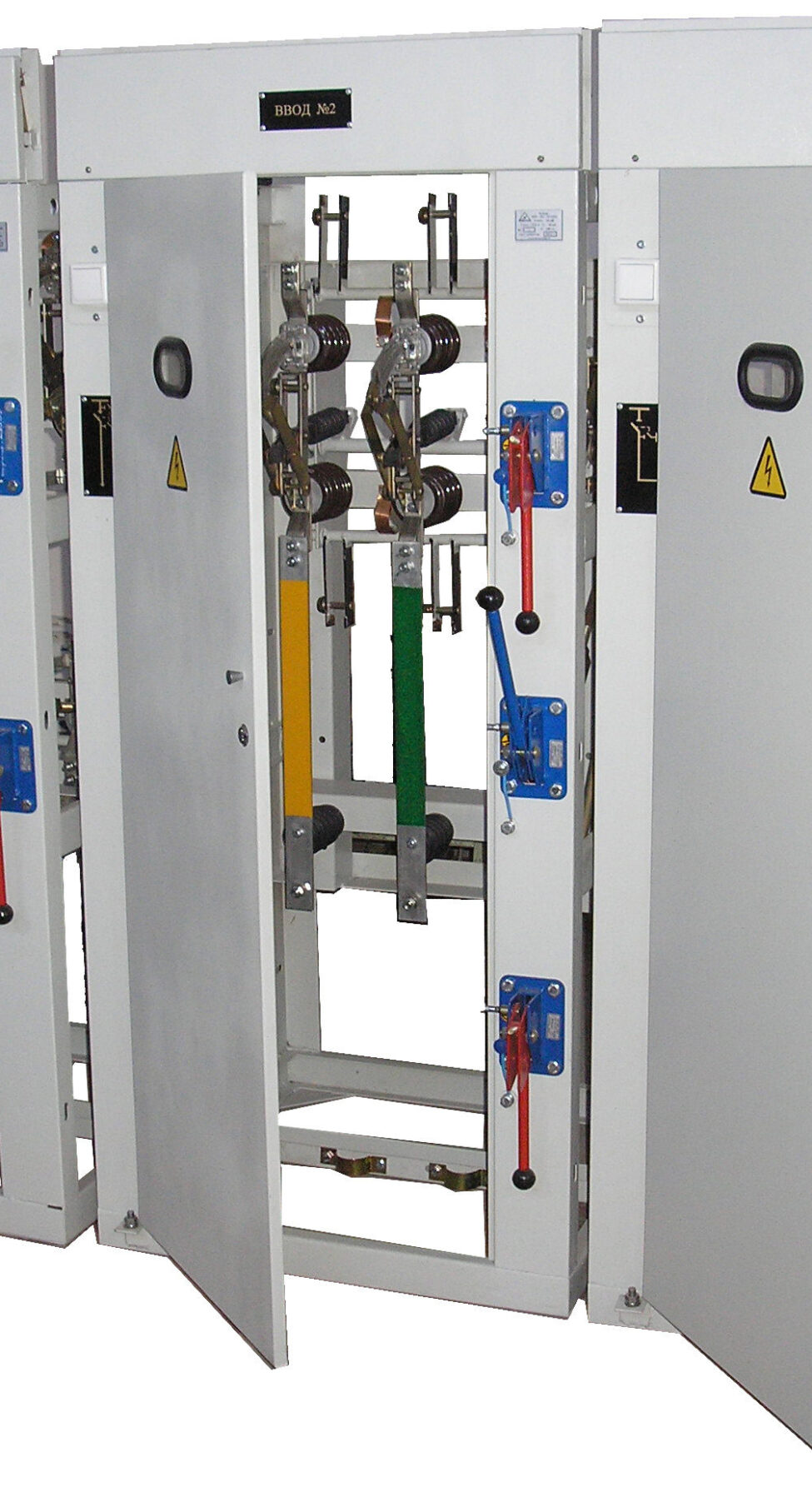

Камеры сборные одностороннего обслуживания КСО

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО-393 У3



Точное наименование товара Цена, грн.
Камеры сборные одностороннего обслуживания КСО-393 Заказ и просчёт стоимости проводится по запросу, на основе расчётного листа или проектной документации



Срок изготовления: До 21 рабочего дня

Гарантийный срок: 1 год

Срок эксплуатации: Уточняйте

ЗВОНИТЕ, ДОГОВОРИМСЯ:

+38 067 952 31 39    +38 095 802 39 35

Камеры сборные одностороннего обслуживания серии КСО-393 и шинные мосты к ним предназначены для приема и распределения электротехнической энергии трехфазного переменного тока частотой 50Гц номинального напряжения 6 и 10кВ в сетях с изолированной нейтралью. Эксплуатируются в условиях умеренного климата с температурным режимом от -25 до +40 °С.

ПРОИЗВОДСТВО СБОРНЫХ КАМЕР

Камеры изготавливаются по типовым схемам первичных соединений. Внутри камер размещается аппаратура и шины главных цепей, на фасаде – приводы управления выключателем нагрузки, разъединителем или вакуумным выключателем.

В соответствии со схемами первичных соединений, камеры укомплектовываются такой аппаратурой главных цепей:

  • автогазовый выключатель нагрузки ВН-РА с пружинным приводом (03, 04, 05, 06, 08, 09, 24);
  • разъединитель РВ с заземляющими ножами (01, 02, 07, 10, 11, 14, 14Л, ШМР);
  • вакуумный выключатель BB/TEL, BBEL, ВР-1 и другие, с электромагнитным приводом, шинным и линейным разъединителем РВ с
  • заземляющими ножами (12В, 12ВМ, 14В, 17В, 12ВВ, 14ВВ, 17ВВ);
  • трансформатор напряжения (10, 11);
  • трансформатор собственных нужд (23, 25М, 12В, 12ВМ);

Релейная защита и автоматика — максимальная токовая защита, токовая отсечка, защита от однофазных замыканий на землю, перегрузка, контроль напряжения — выполняется на статических реле или микропроцессорных устройствах. Выбор необходимого типа защиты осуществляет заказчик.

Камеры КСО-393 с вакуумными выключателями изготавливаются в двух исполнениях:
— стационарное расположение вакуумного выключателя и разъединителей;
— выдвижное исполнение, на котором расположен вакуумный выключатель с силовыми разъединительными контактами (типа тюльпан диаметром 24 мм., 36 мм.).

По желанию заказчика может поставляться панель собственных нужд НН типа ЩО-94-2319 с шестью автоматическими выключателями отходящих линий с организацией ШУ, ШС, ШО и АВР по оперативному питанию.
Счетчики активной, реактивной электроэнергии или многофункциональные устанавливаются в отдельных шкафах типа ЩО-94-2401 (М); ЩО-94-2402 (М). При двухрядной установке, камеры комплектуются шинным мостом с разъединителями (ШМР) или без них (ШМ). Шинный мост ШМР устанавливается только на крайние камеры. Расстояние между фасадами камер: 2000 мм (ШМР-1, ШМ-1); 2500 мм (ШМР-2, ШМ-2); 3000 мм (ШМР-3, ШМ-3); 3500 мм (ШМР-4, ШМ-4). Присоединение к внешней сети – кабельное (не более двух кабелей сечением до 180мм²) через кабельный канал или проем на котором установлены камеры.



Организация блокировок:



Электрические блокировки;
Блокировка включения выключателя при отключенной блокировке разъединителей;
Включение заземляющего разъединителя сборных шин при включенном вводном или секционном выключателе;
Перемещение выдвижного элемента с рабочего положения и контрольного в рабочее, при включенном положении на выдвижном элементе;
Механические блокировки: блокировка отключения при включенных разъединителях;
Блокировка отключения и включения разъединителей при включенном выключателе;
Взаимное блокирование разъединителя с блоком заземляющих ножей этого же разъединителя.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕР

  1. Номинальное напряжение, кВ 6; 10
  2. Номинальный ток главных цепей, А 630; 1000
  3. Номинальный ток сборных шин, А 630; 1000; 1600
  4. Номинальный ток вакуумного выключателя, А 630; 1000
  5. Номинальный ток отключения выключения при 630
  6. Номинальный ток разъединителя, А 630; 1000
  7. Номинальный ток отключения камер с высоковольтным выключателем, кА* 20
  8. Номинальный ток электродинамической стойкости, кА 51
  9. Ток термической стойкости главных цепей в течении 1 с, кА 20
  10. Номинальные токи трансформаторов тока, А 50, 100, 150, 200, 300, 400, 600, 800, 1000
  11. Ток плавкой вставки предохранителей, А
    Для 6 кВ 2÷160 А
    Для 10 кВ 2÷100 А
  12. Механическая износостойкость выключателей нагрузки, циклов В-о 2000
  13. Механический и коммутационный ресурс вакуумного выключателя, циклов В-о 50000
  14. Номинальное напряжение вспомогательных цепей, В 50Гц 220
  15. Габаритные размеры, мм
    Камер КСО-393-15, 16 400х800х1900
    Камер КСО-393-12В, 14В 1600х800х2100
    Камер КСО-393-17В 800х800х2100
    Камер КСО-393-12ВВ, 14ВВ 1500х1250х2150
    Камер КСО-393-11М, 17ВВ 750х1250х2150
    Остальных 800х800х1900
    ЩО-94-2319 700х600х2000
    Щиты учета 545х240х700
  16. Масса, кг., не более 350
