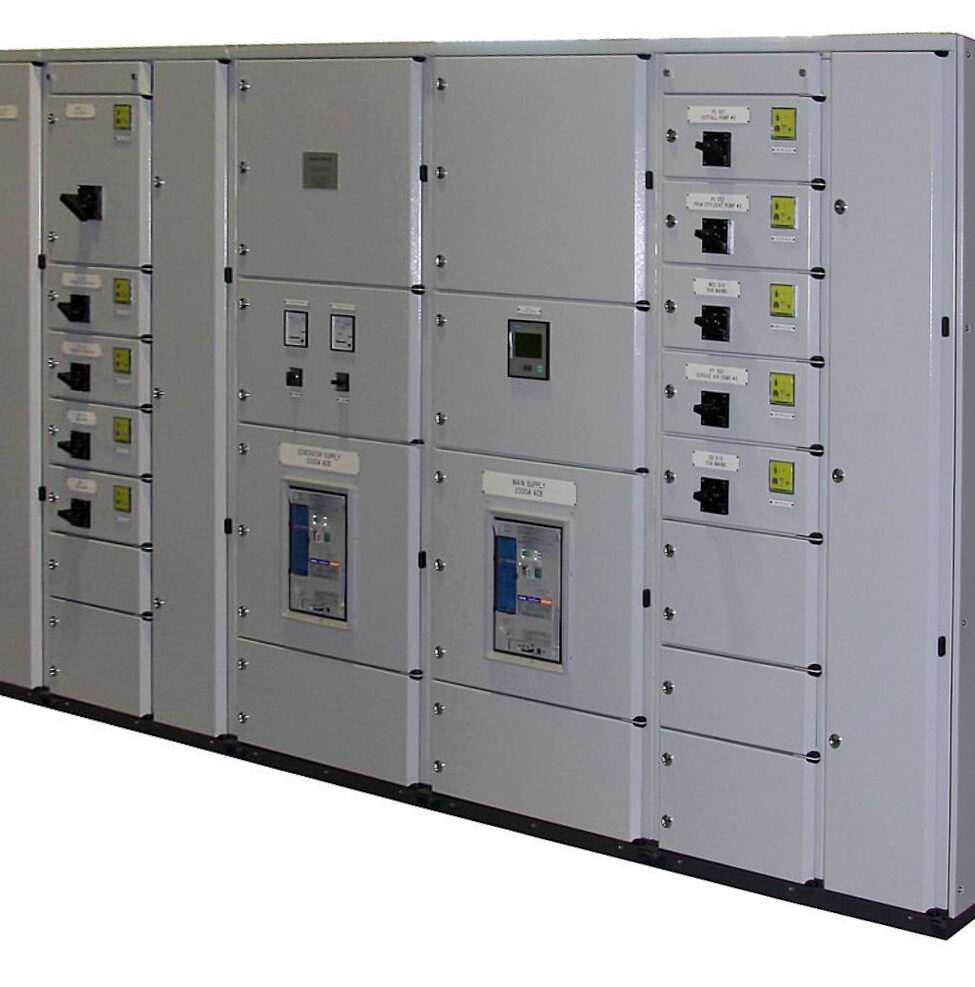

УСТРОЙСТВА ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ ТИПА ВРУ И УВР

ЗВОНИТЕ, ДОГОВОРИМСЯ:

+38 (096) 084-47-43

Вводно-распределительные устройства (ВРУ) используются на различных объектах для приема и дальнейшего распределения электроэнергии по локальным потребителям, защиты сетевых потребителей от аварийной перегрузки и коротких замыканий.

Контрольные приборы ведут учет потребления и контроль правильного распределения нагрузки по сети. По пожеланию заказчика счетчики расхода электричества могут быть установлены либо комплексно, либо отдельно. В основном, производство ВРУ осуществляется для нормальной работы устройства при подключении к питающей сети с напряжением 220 — 380В переменного тока с частотой 50 — 60 Гц с глухим заземлением.

Купить вводно-распределительные устройства по низким ценам от компании KRSL Вы можете, заказав их на сайте или по телефону.

Характеристика и применение ВРУ

Данный вид установок является неотъемлемой частью системы электроснабжения промышленных, общественных, коммунально-бытовых и жилищных объектах в щитовых и помещениях общего пользования с односторонним обслуживанием. Номинальное напряжение переменного тока – 380В. Частота 50 Гц. Номинальный рабочий ток – до 630А. Степень защиты по ГОСТ 14254-96 (МЭК 529-89): — для монтажа в щитовых помещениях не ниже IP20 с дна, сверху и сзади; — для монтажа вне щитовых – не ниже IP30 (с дна IP20). Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69 и 151543.1-89.

Устройства предназначены для работы на высоте над уровнем моря не более 2000м, при высоте более 1000м номинальный ток должен быть ниже на 10%. Группа условий эксплуатации в части взаимодействия механических факторов внешней среды М3 по ГОСТ 17516.1-90. Рабочее положение вертикальное с допустимым отклонением от него в любую сторону 5о.

Классификация вводно-распределительных устройств

По особенностям конструкции выделяют однопанельные и многопанельные.
В зависимости от выполняемых функций:

• Вводные. Обеспечивают учет электроэнергии;
• Распределительные. Применяются в сочетании с вводными, образуя комплектное распределительное устройство. Именно такая установка позволяет распределять электрическую энергию;
• Вводно-распределительные с АВР. Позволяет автоматически регулировать включение резерва, распределять и вести учет электрической энергии.

Конструктивные особенности

Состоит устройство из оболочки каркасной конструкции, с боков и сверху закрыта съёмными крышками. Двери закрываются на замок. В каркас устанавливается оборудование, которым комплектуется панель. В нижней части есть нулевая шина с зажимами для присоединения. Ввод проводов и кабелей предусмотрен снизу. Аппараты учета размещаются в отдельном отсеке и закрываются отдельно. Аппаратура автоматического и не автоматического управления освещением также расположена в отдельном отсеке. Заземление корпусов панелей обеспечивается присоединением нулевых жил кабелей или проводов к шине. Формирование заказа по схемам первичных соединений заказчика.

Структура условного обозначения

ВРУ	Х	ХХ	ХХ	УХЛ	4
1	2	3	4	5	6



1. Класс НКУ ввода и распределения электроэнергии,
2. Защита на вводе,
3. Назначение панели,
4. Наличие дополнительных структур,
5. Степень защиты по ГОСТ 14254-96: 00 – IP20, 30 – IP30;
6. Вид климатического исполнения и категория размещения по ГОСТ 15150-69 и 15543.1-89 – УХЛ4.

В комплект поставки входит: 1 – устройство ВРУ согласно заказу – 1 шт.; 2 – ключи от замка дверей – 1 шт.; 3 – паспорт и инструкция по эксплуатации – 1 экз.; 4 – паспорта на установленные аппараты (при их наличии).

Мы предоставляем услуги по доставке, ремонту и обслуживанию широкого спектра электрооборудования. Также Вы получаете гарантированный сервис, который продлит эффективную службу электротехнического оборудования. Доставка осуществляется по всей Украине в указанные сроки.

Вы можете заказать вводно-распределительные устройства по низкой стоимости, оставив заявку, или позвоните нам. Наши специалисты посоветуют оптимальный вариант для ваших целей.
