MASTED-TRANSFORMER-SUBSTATION

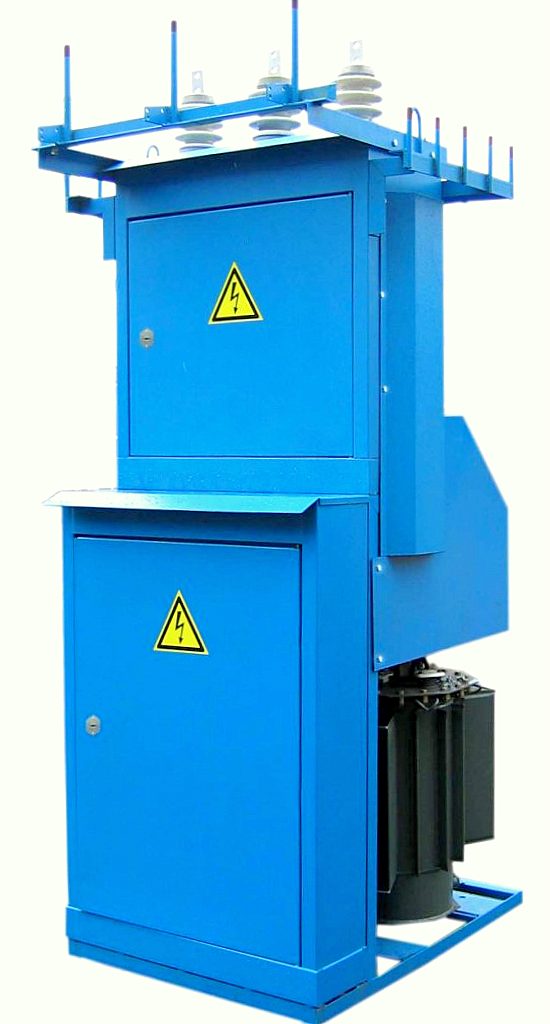

МАЧТОВАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ



Точное наименование товара Цена подстанции, грн. Цена трансформатора грн.
КТП-25 от 31 000 24 000
КТП-40 от 31 000 27 500
КТП-63 от 31 000 32 500
КТП-100 от 33 000 39 600
КТП-160 от 34 000 52 000
КТП-250 от 38 000 64 000



Срок изготовления: 1 месяц

Гарантийный срок: 2 года

Срок эксплуатации: 12 лет

ЗВОНИТЕ, ДОГОВОРИМСЯ:

+38 067 952 31 39       +38 095 802 39 35

Мачтовая трансформаторная подстанция – оборудование, предназначенное для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения. В комплектацию включены следующие комплектующие:

  • устройства ввода
  • преобразователи частоты переменного тока
  • распределительное установки
  • силовые трансформаторы
  • силовые выключатели
  • вспомогательные узлы и дополнительное оборудование

Аналогичные составные части неотъемлемые и для других разновидностей. Особенность мачтовой трансформаторной подстанции (КТП): размещение всех комплектующих на станине, прикрепленной к монтажному основанию. Основным назначением является обеспечение электроэнергией удаленных населенных пунктов и промышленных предприятий, подключаемые к воздушным линиям электропередачи. Напряжение передаётся в диапазоне от 6-ти до 10-ти кВ. Трансформаторное электрооборудование обеспечивает понижение (преобразование) напряжения до значений, отвечающих параметрам электроустановок, которые находятся в распоряжении пользователей.

Мачтовые КТП современные высокотехнологические установки простые, надёжные, с высоким КПД и недорогие в эксплуатации.
Конструкция позволяет еще на этапе изготовления подогнать комплектацию, учитывая критерии предстоящего использования.

Оборудование и вспомогательные инструменты, которые применяются при производства мачтовых подстанций:

  • комплекты монтажных элементов
  • устройства для ограничения напряжений
  • набор автовыключателей
  • коммутаторы, однополосные вентильные разрядники и прочее

КТП мачтового типа по климатическим условиям эксплуатации соответствуют исполнению У категории размещения 1 по ГОСТ 15150, при этом: высота над уровнем моря — не более 1000м; окружающая среда не взрывоопасная, не содержащая пыли, агрессивных газов химических производств в концентрации, разрушающей металлы и изоляцию.

Мачтовая КТП напряжением 6(10) кВ состоит из трех основных частей:

  • распределительное устройства 0,4кВ (РУНН)
  • шкаф высоковольтных предохранителей (РУВН)
  • силовой трансформатора

Последний располагается сзади мачтовой подстанции, изоляторы закрываются специальным кожухом, он крепиться на задней стенке шкафа.
Ввод 10кВ осуществляется через проходные изоляторы. Для крепления низковольтных изоляторов предусмотрен кронштейн.
В состав отсека РУВН входит: токопровод; проходные изоляторы; высоковольтные предохранители; высоковольтные разрядники.
В состав отсека РУНН входит: отводящие линии в количестве до 4 шт. с автоматическими выключателями; линии наружного освещения; блок общего учета электроэнергии; автовключение отходящей линии освещения.
Составные части КТП мачтового типа представляют собой прочную металлоконструкцию, обеспечивающую защиту от воздействия климатических факторов на детали электромонтажа и встроенные аппараты, а также условия для безопасного обслуживания и использования.
Кроме отходящих линий потребителей производственного назначения в мачтовых трансформаторных подстанциях предусмотрены линии наружного освещения. Мачтовых КТП работает в продолжительном режиме при периодическом обслуживании.

Виды защит и блокировок:

  • От междуфазных коротких замыканий и однофазных замыканий на землю
  • От атмосферных перенапряжений
  • От перегрузки и коротких замыканий линии 0.4кВ

Блокировка возможности замены высоковольтных предохранителей при включенном разъединителе.
Мачтовая подстанция является наиболее простой во всем типоряде. Она может быть применена на небольших объектах (частный дом или небольшие поселки)
КТПм соответствуют: ТУ У 31.2-327-29641-002:2010
Оборудование представленного типа относится к универсальным объектам энергоснабжения. К ним могут подключаться потребители разного уровня:

  • частные дома;
  • многоквартирные здания;
  • офисные здания;
  • производственные предприятия;
  • отдельная категория населенных пунктов и т. д.

Компания «Херсон-Ремстройлюкс» имеет богатый опыт в изготовлении, ремонте и обслуживании мачтовых трансформаторных подстанций. Оформляйте заказ по телефону или напишите на office@krsl.com.ua и получите качественное оборудование по доступной цене и в кратчайшие сроки.

СВЯЖИТЕСЬ С НАМИ: +38 (095) 802-39-35
