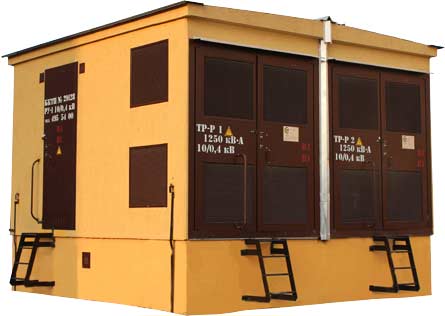

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ ДЛЯ ГОРОДСКИХ СЕТЕЙ ПРОХОДНОГО И ТУПИКОВОГО ТИПА – КТПГС

ЗВОНИТЕ, ДОГОВОРИМСЯ:

+38 (096) 084-47-43

Подстанции трансформаторные комплектные для городских сетей проходного и тупикового типа – КТПГС мощностью 100 – 1000 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения.

КТПГС предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С). КТПГС поставляются в металлической кабине (2КТПГС — в двух кабинах), с вмонтированным в неё силовым трансформатором, шкафами УВН, РУНН, шкафом уличного освещения (по заказу).

По желанию заказчика в качестве шкафов УВН и РУНН могут устанавливаться ячейки КСО и панели ЩО, габариты подстанции при этом уточняются при разработке. В шкафу УВН установлены выключатели нагрузки ВН-РА с пружинно-рычажным приводом. В шкафу РУНН установлены рубильники-предохранители (по желанию заказчика — автоматические выключатели), имеется общий учет электроэнергии и учет электроэнергии уличного освещения. Высоковольтные вводы — кабельные, по заказу поставляется воздушный ввод (один или два) выводы оходящих линий НН — кабельные. Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТП обеспечивается при следующих условиях:

• высота над уровнем моря — не более 1000 м;
• окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях,
• снижающих параметры КТП в недопустимых пределах;
• скорость ветра до 36 м/с (скорость напора ветра до 800 Па);
• тип атмосферы – II по ГОСТ15150.

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.
