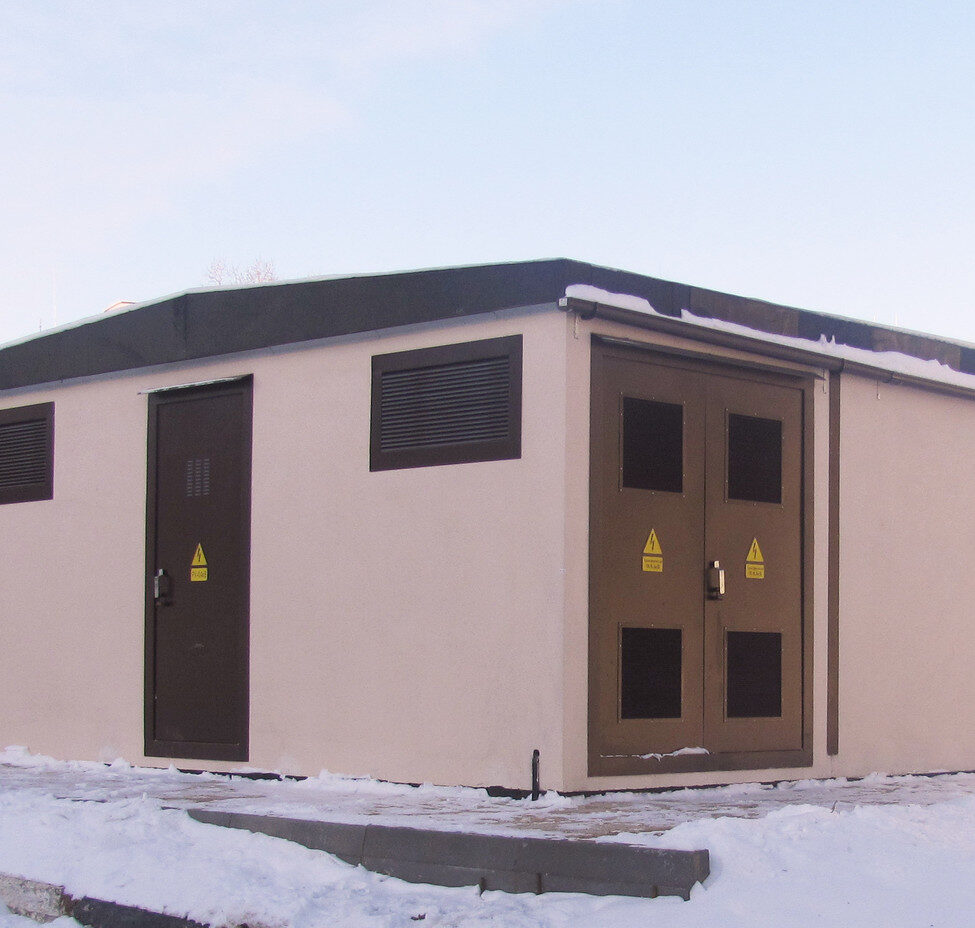

Бетонные комплектные трансформаторные подстанции

БЕТОННЫЕ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ



Точное наименование товара Цена, грн.
КТП Бетонная от 1 111 000



Срок изготовления: От 21 до 42 рабочих дней

Гарантийный срок: 2 года

Срок эксплуатации: 12 лет

ЗВОНИТЕ, ДОГОВОРИМСЯ:

+38 067 952 31 39    +38 095 802 39 35

Бетонные комплектные трансформаторные подстанции проходного и тупикового типа – БКТП мощностью от 100 до 1600 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения.

Они служат для электроснабжения:

  • жилых районов города,
  • парков и спортплощадок,
  • пригородов и сёл,
  • строек,
  • промышленных предприятий.

Нормальная работа БКТП обеспечивается при следующих условиях:

  • высота над уровнем моря — не более 1000 м;
  • окружающая среда – невзрывоопасная,
  • не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры БКТП в недопустимых пределах.

БКТП могут поставляться в бетонной оболочке, с вмонтированным в неё силовым трансформатором, шкафами УВН, РУНН, шкафом уличного освещения (по заказу). В бетонной комплектной трансформаторной подстанции в качестве шкафов УВН и РУНН могут устанавливаться ячейки КСО и панели ЩО, габариты подстанции при этом уточняются при разработке. Подстанции перевозятся на место назначения автотранспортом, полностью подготовленные к вводу в работу. После её установки требуется только подключение кабелей ВН, НН, заземляющего контура, установка и подключения силового трансформатора. Пример заказа однотрансформаторной БКТП мощностью 630 кВА напряжением сети 10 кВ: БКТП-630/10/0,4 У1.

Основные технические параметры БКТП:

линия №1 линия №2 линия №3 линия №4 линия №5 линия №6 линия №7 линия №8 линия №9

  • 100 40 100 100 — — — — — —
  • 160 100 100 160 — — — — — —
  • 250 100 100 250 250 — — — — —
  • 400 100 100 250 250 400 400 — — —
  • 630 100 100 100 100 250 250 400 400 —
  • 1000 100 100 100 250 250 250 400 400 —
  • 1600 100 100 100 250 250 250 400 400 400

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.

  • Безопасность эксплуатации
  • Степень защиты IP 43 (для корпуса подстанции) и IP 54 (для компонент среднего и низкого напряжения)
  • Взрывостойкие двери
  • Сброс давления, охлаждение и отведение газа в случае короткого замыкания среднего напряжения.
  • Длительный срок службы
  • Использование надежного оборудования
  • Кожух выполнен из долговечных материалов: бетона, алюминия, оцинкованного стального листа и т.п.
  • Современные технологии
  • Экологичность
  • Используются биоразлагаемые материалы и материалы, подлежащие переработке
  • Масляный поддон трансформатора компактный, масло и водонепроницаемый, специально залит в бетон, конструкция которого ослабляет электромагнитные поля и шум работы трансформатора
  • Легкий монтаж Комплектная трансформаторная подстанция поставляется полностью испытанной и укомплектованной, готовая к подключению, на месте необходимо только иметь кабельные вставки и соединения.
  • Легко устанавливается в шурфы, на песок и гравий.

Минимальное техобслуживание. Срок службы: 30 лет Стандарты и нормативные документы IEC 62271-202, производственный стандарт, SP 552/2001, IEC/2001, IEC 60076, IEC 60439, IEC 60529, IEC 60694, SR ISO 9001/2001 и т.д.

СЕРТИФИКАЦИЯ
